Kit PoE Passivo com Injetor e Divisor
Conduz dados e alimentação pelo mesmo cabo de rede, conforme a compatibilidade dos equipamentos.
Conduz dados e alimentação pelo mesmo cabo de rede, conforme a compatibilidade dos equipamentos.
O Kit PoE Passivo COMTAC PRO CFTV é composto por um injetor e um divisor que permitem conduzir dados e alimentação elétrica pelo mesmo cabo de rede.
Em sistemas CFTV, é indicado principalmente para câmeras IP que possuam entrada de rede RJ45 e entrada de alimentação P4 compatível. Também pode ser utilizado com outros equipamentos de rede compatíveis.
Por ser passivo, o kit não identifica o equipamento, não negocia a tensão e não realiza conversão elétrica. Antes da instalação, devem ser verificadas a tensão, a corrente, a polaridade e a compatibilidade das conexões.
Para utilizar o kit com uma câmera IP, é necessário:
A presença de uma entrada RJ45, por si só, não garante a compatibilidade. A câmera também precisa possuir alimentação P4 compatível.

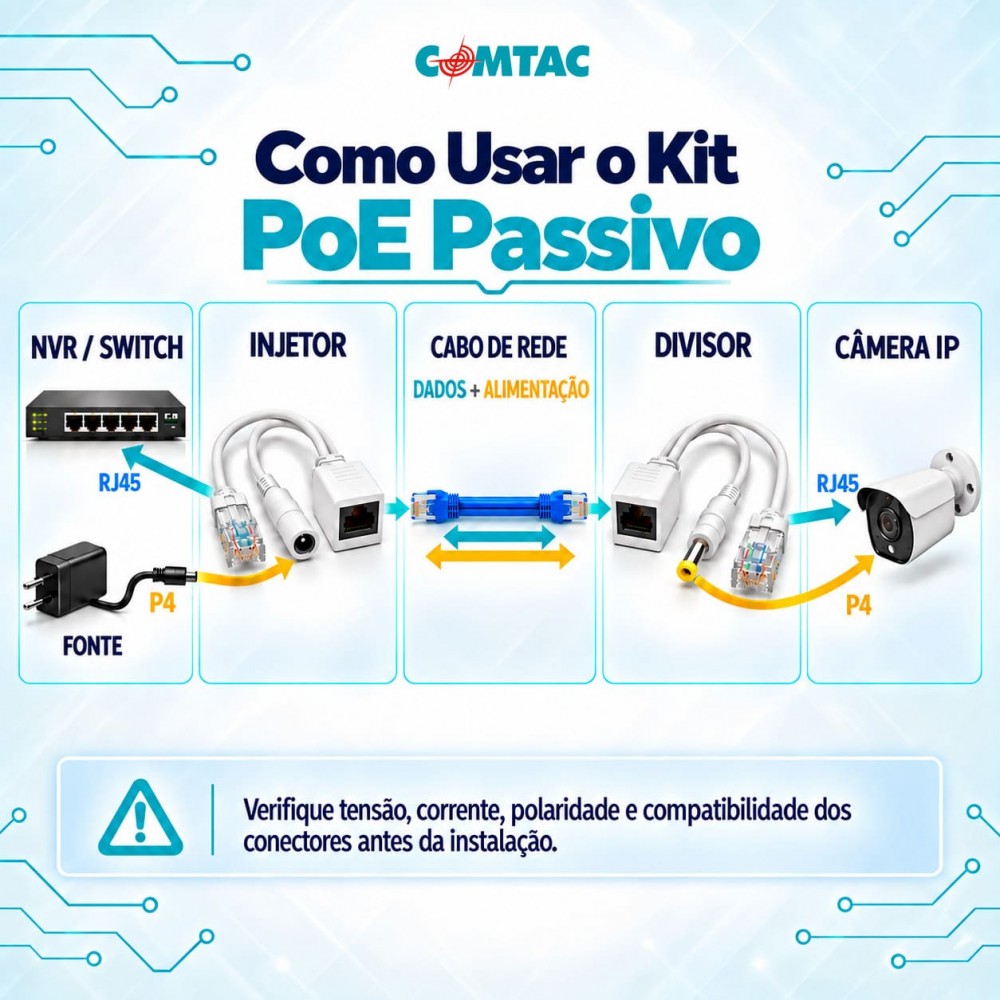

O injetor é instalado próximo ao NVR, switch ou roteador e recebe a alimentação de uma fonte externa. Os dados e a alimentação seguem pelo mesmo cabo de rede até o divisor, instalado próximo à câmera IP.
O divisor separa as duas conexões:
Fluxo da instalação:
NVR, switch ou roteador + fonte → injetor → cabo de rede → divisor → câmera IP
O Kit PoE Passivo é específico para câmeras IP?
Não exclusivamente. Em sistemas CFTV, sua principal aplicação é em câmeras IP com entrada RJ45 e alimentação P4 compatível. Também pode ser utilizado com outros equipamentos de rede, desde que todas as características elétricas e conexões sejam compatíveis.
Pode ser utilizado com câmeras analógicas AHD, CVI, TVI ou CVBS?
Não é indicado para a transmissão de vídeo dessas câmeras, pois elas normalmente utilizam conexão BNC, e não rede Ethernet por RJ45.
A câmera precisa possuir entrada RJ45 fêmea?
Sim. O RJ45 macho do divisor deve ser conectado à entrada RJ45 fêmea da câmera.
A câmera também precisa possuir entrada P4?
Sim. Além da entrada RJ45, a câmera precisa possuir uma entrada de alimentação P4 compatível com o conector do divisor.
O que significa PoE passivo?
Significa que o kit apenas conduz a alimentação elétrica pelo cabo de rede. Ele não identifica o equipamento, não negocia a tensão e não faz ajustes automaticamente.
Qual é a função do injetor?
O injetor recebe os dados da rede e a alimentação da fonte externa, conduzindo ambos pelo cabo de rede.
Qual é a função do divisor?
O divisor separa os dados e a alimentação próximos à câmera. O RJ45 é ligado à rede da câmera e o P4 à entrada de alimentação.
O kit converte a tensão da fonte?
Não. A tensão fornecida na entrada é conduzida pelo cabo e pode sofrer queda conforme a distância, a corrente consumida e as características do cabeamento.
Posso utilizar qualquer fonte?
Não. A fonte deve possuir a tensão correta, polaridade compatível e capacidade de corrente suficiente para a câmera.
O kit é igual ao PoE padrão IEEE?
Não. O kit passivo não realiza a detecção e a negociação elétrica presentes nos sistemas PoE padronizados. A compatibilidade deve ser confirmada antes da conexão.
Existe uma distância máxima de utilização?
O catálogo não informa uma distância máxima. O funcionamento depende das características do cabo, da tensão utilizada, do consumo da câmera e da queda de tensão ao longo da instalação.
Uma ligação incorreta pode danificar a câmera?
Sim. Tensão ou polaridade incorretas podem danificar a câmera. A fonte deve permanecer desligada durante a montagem das conexões.
